オレンジ色自己巻きシールドチューブ TEMI2353 | EMI対策

TEMI2353

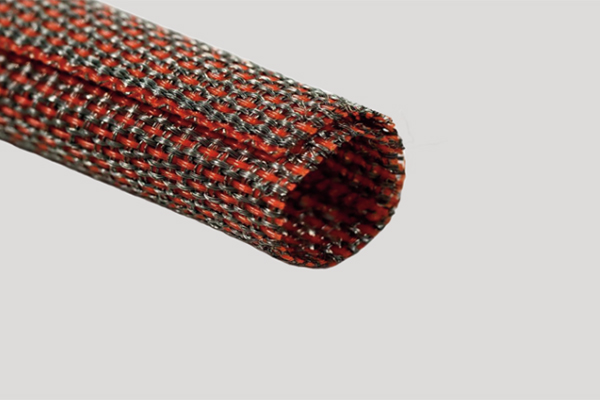

錫メッキ銅線系自己巻きケーブルラップ (オレンジ)

材質： 錫メッキ銅線＋錫メッキ銅箔糸＋ PET（ポリエステル）モノフィラメント
使用温度範囲： -50℃ ～150°C
シールド効果: ≥60 dB (30 MHz ～ 3 GHz 周波数帯、GB/T 30142-2013 準拠)
色：オレンジ
切断方法： 冷間切断
梱包: 紙ボビン巻

お問い合わせ

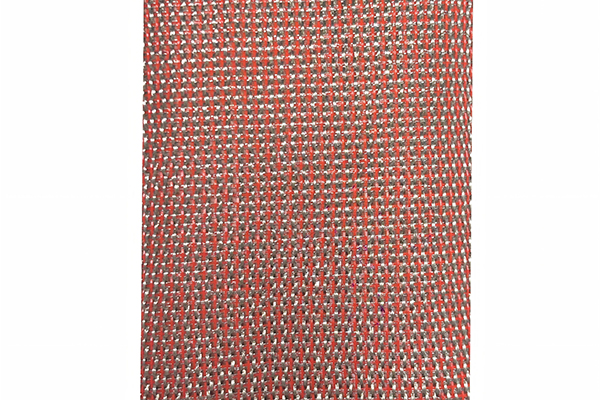

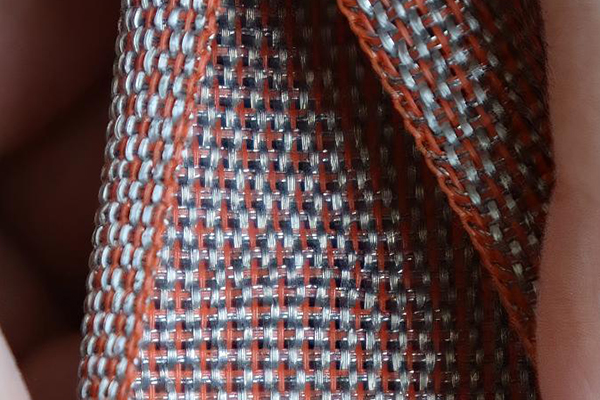

TEMI2353シールドチューブは、錫メッキ銅線、銅箔糸、オレンジ色PETモノフィラメントを高度に混合編組したハイグレード・自己巻きシールドチューブです。優れたEMI遮蔽性能と高電圧回路の視認性を両立し、側面開口構造により、既存のワイヤーハーネスへの後付けやメンテナンスが容易で、EV、鉄道、航空分野の過酷な環境に最適です。

主な用途

本製品は、次世代自動車（NEV）、鉄道・軌道交通、航空宇宙・防衛など高いノイズ対策と作業効率が求められる分野で採用されています。

認定証

寸法表

型式	内径 (mm)	適用線材範囲 (mm)	オーバーラップ	定尺 (m/巻)
TEMI23530827	8	5-8	30%±10%	100
TEMI23531027	10	9-11	30%±10%	100
TEMI23531327	13	12-14	30%±10%	100
TEMI23531627	16	15-17	30%±10%	100
TEMI23531927	19	18-21	30%±10%	50
TEMI23532527	25	22-28	30%±10%	50
TEMI23533027	30	29-32	30%±10%	25
TEMI23533827	38	33-42	30%±10%	25
TEMI23535027	50	43-54	30%±10%	25

*指定長さでのカット加工（定尺カット）も承ります。
*規格外の特注サイズについても、お気軽にお問い合わせください。

詳細な技術仕様については、データシートをダウンロードしてご確認ください。資料ダウンロード
