アルミバスバー用角型保護スリーブ SST4566

SST4566

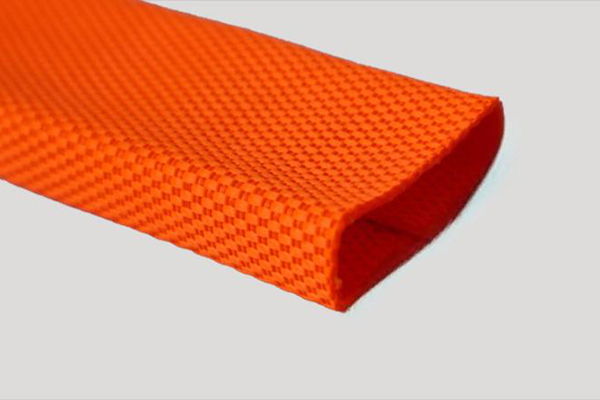

アルミバスバー用保護スリーブ

材質： PET　ポリエステル
色：オレンジ
使用温度範囲： -40℃ ～150°C
耐摩耗性： 30,000回以上（ISO 6722-1 準拠、耐摩耗クラス 6）
難燃性： 燃焼速度 <<100 mm/min （GB/T 2408-2021 準拠）
耐熱老化性： クラック・劣化なし（GMW14327 準拠、175℃/336時間試験後）
切断方法： ヒートカット
梱包: ポリ袋入り

お問い合わせ

SST4566編組チューブは、新エネルギー車（EV/HEV）の充電システム向けに専用設計されたアルミバスバー用角型保護スリーブです。PETマルチフィラメントとモノフィラメントの混合編組により、ISO 6722-1 クラス6の優れた耐摩耗性を実現します。高電圧識別用のオレンジ色を採用し、ご要望に応じてEMIシールド機能の追加カスタマイズも可能です。

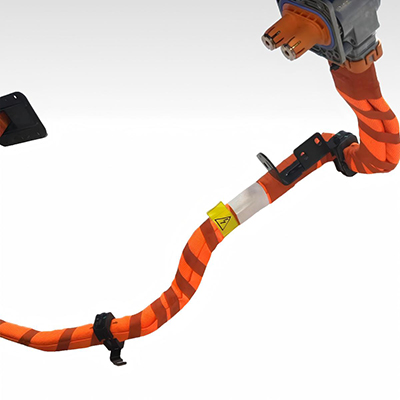

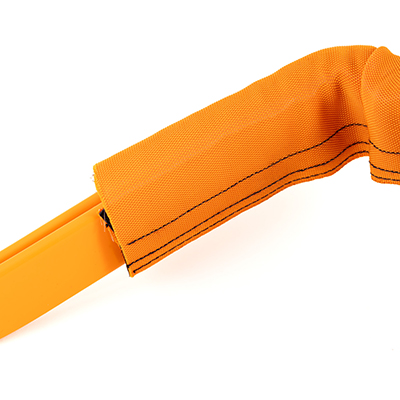

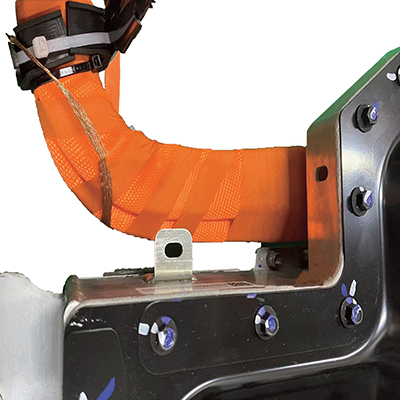

主な用途

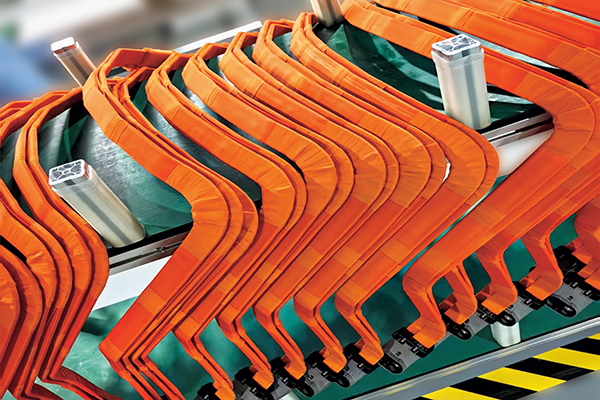

このバスバー用保護スリーブは、主に新エネルギー車（EV・PHEV）における大電流伝送用アルミバスバーおよび充電システム周辺の絶縁保護、機械的保護として使用されます。　

認定証

寸法表

型式	幅 (mm)	高さ (mm)	厚さ (mm)	オーバーラップ幅 (mm)	カット長さ (mm)
SST45660825	32±2	7 +2/-0	0.8±0.2	>8	Customized
SST45660925	32±2	14 +3/-0	0.8±0.2	>8	Customized
SST45661025	40±2	8 +2/-0	0.8±0.2	>8	Customized
SST45661225	32±2	18 +3/-0	0.8±0.2	>8	Customized
SST45661325	38±2	14 +3/-0	0.8±0.2	>8	Customized
SST45661425	38±2	18 +3/-0	0.8±0.2	>8	Customized

*指定長さでのカット加工（定尺カット）も承ります。
*規格外の特注サイズについても、お気軽にお問い合わせください。

詳細な技術仕様については、データシートをダウンロードしてご確認ください。資料ダウンロード
