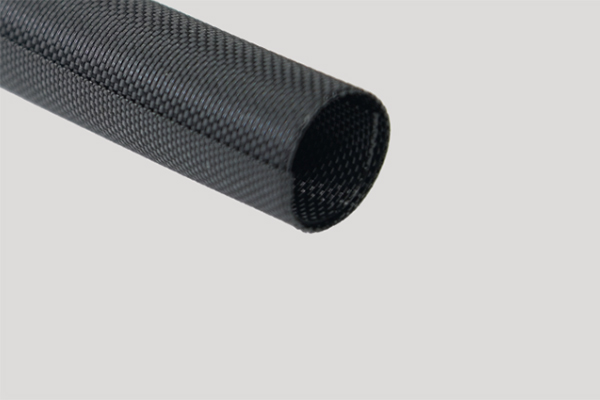

ST2100
高オーバー織物ケーブルラップ黒色
- 材質： ポリエステル(PET)
- 色： 黒
- 使用温度範囲： -40℃ ～150°C
-
難燃性：
- 完成品： FMVSS 302 適合（燃焼速度 100 mm/min 以下）
- 耐摩耗等級: Grade 4 (ISO 6722-1)
- 融点: 240 ±10°C
- 熱老化特性： 175℃ × 336時間 テスト後も性能維持
- 切断方法： ヒートカット
- 梱包: 紙ボビン巻
お問い合わせ
ST2100シリーズ織物構造ケーブルラップは、タテ糸（経糸）に柔軟なPETマルチフィラメント、ヨコ糸（緯糸）に反発力の高いPETモノフィラメントを交織した自己巻き付け型保護スリーブです。

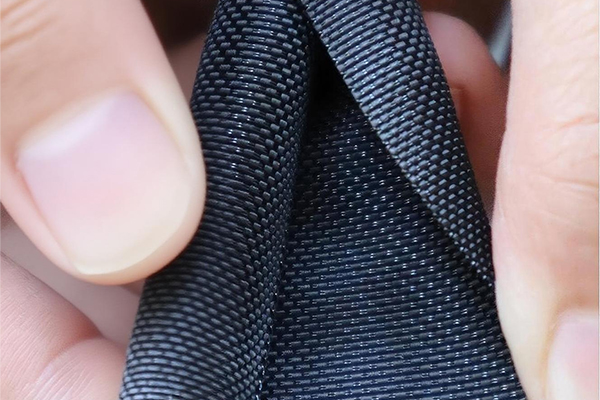

特殊な熱処理加工により形状記憶された独自のセルフクロージング構造を持ち、40%～60%という極めて高いオーバーラップ率（重なり幅）を実現。配線を急角度で曲げてもスリーブが開口（口開き）せず、内部のケーブルを完全に密閉・保護します。

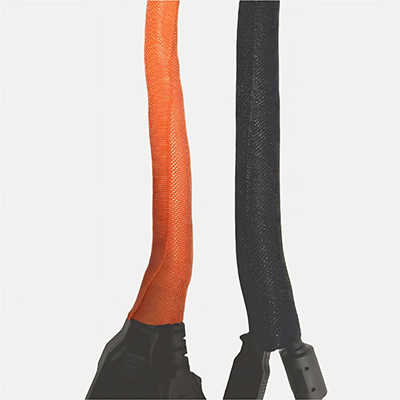

主な用途

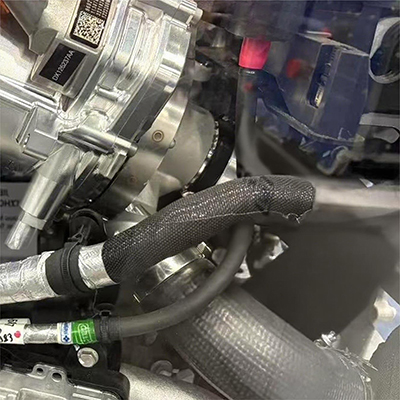

自動車・建機：エンジンルーム内ハーネス、高屈曲部の配線保護、異音防止。
通信インフラ：光ファイバーケーブルの曲げストレス緩和・保護。

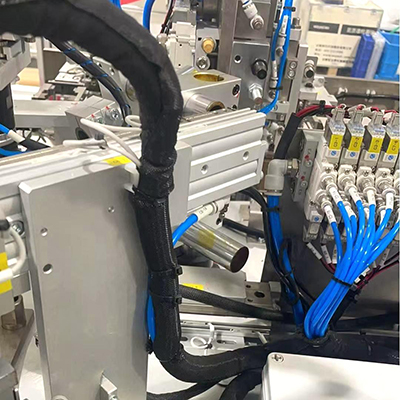

産業機器：高い耐摩耗性と完全な目隠し（遮蔽）が求められる可動部ハーネス。
認定証
寸法表
| 型式 | 内径 (mm) | 適用線材範囲 (mm) | 定尺 (m/巻) | 品番 |
|---|---|---|---|---|
| 3 | 2~4 | 500 | PC-003-BK | |
| 6 | 5~6 | 200 | PC-006-BK | |
| 8 | 7~9 | 100 | PC-008-BK | |
| 10 | 9~11 | 100 | PC-010-BK | |
| 13 | 11~15 | 100 | PC-013-BK | |
| 16 | 15~18 | 100 | PC-016-BK | |
| 19 | 18~23 | 50 | PC-019-BK | |
| 25 | 23~28 | 50 | PC-025-BK | |
| 29 | 28~31 | 25 | PC-029-BK | |
| 32 | 31~34 | 25 | PC-032-BK | |
| 38 | 34~42 | 25 | PC-038-BK | |
| 50 | 45~60 | 25 | PC-050-BK |
*指定長さでのカット加工（定尺カット）も承ります。
*規格外の特注サイズについても、お気軽にお問い合わせください。
*規格外の特注サイズについても、お気軽にお問い合わせください。
詳細な技術仕様については、データシートをダウンロードしてご確認ください。
