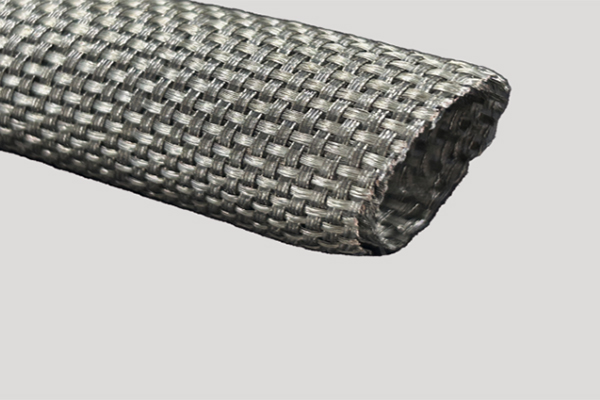

錫メッキ銅箔糸自己巻きシールドチューブ TEMI5654

TEMI5654

錫メッキ銅箔糸自己巻きシールドチューブ

材質： 錫メッキ銅箔糸＋ PET（ポリエステル）モノフィラメント
使用温度範囲： -50℃ ～150°C
シールド効果： ≥60 dB （30 MHz ～ 3 GHz 周波数帯、GB/T 30142-2013 準拠）
色：錫メッキ色
切断方法： 冷間切断
梱包: 紙ボビン巻

お問い合わせ

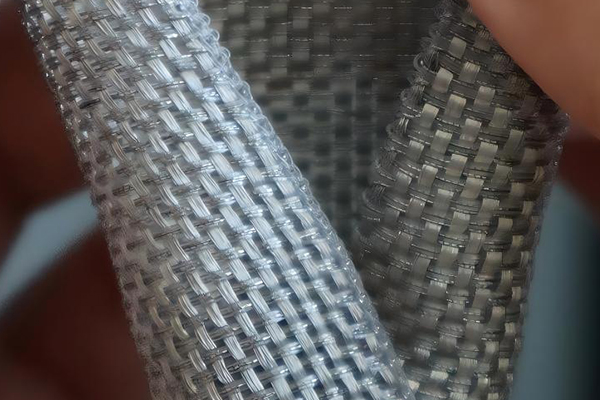

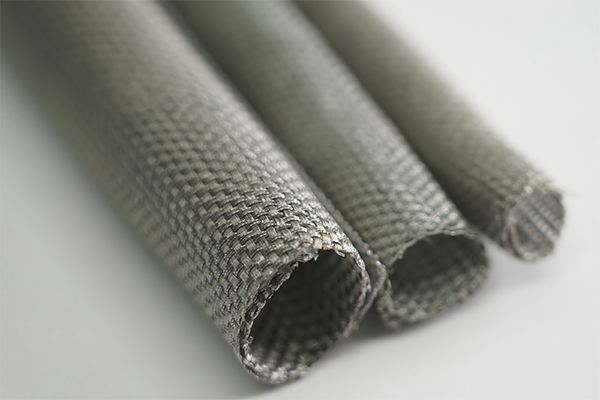

TEMI5654 EMIシールドチューブは、錫メッキ銅箔糸を主構成材料としたラップ型シールドチューブです。導体に錫メッキ銅箔糸を主体として使用することで、従来の同等シールドチューブ（銅線タイプ）と比較して重量を半分に削減。車両や機体の軽量化・燃費向上に直接貢献します。箔状の銅糸が広い表面積（高被覆率）を確保するため、軽量でありながら電磁波ノイズを効果的に減衰・遮蔽します。側面開口構造により、自動車、鉄道、航空機などのワイヤーハーネスへの後付けやメンテナンスが極めて容易です。

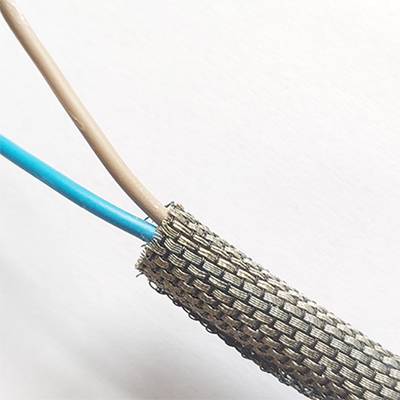

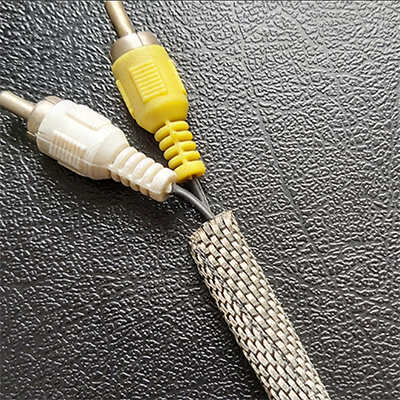

主な用途

自動車産業、新幹線、航空宇宙など厳しい重量制限と高いノイズ対策が同時に求められる産業分野における、ワイヤーハーネスのEMIシールドおよび保護に最適です。

認定証

寸法表

型式	内径 (mm)	適用線材範囲 (mm)	オーバーラップ	定尺 (m/巻)
TEMI56540828	8	5-8	≥30%	100
TEMI56541028	10	9-11	≥30%	100
TEMI56541328	13	12-14	≥30%	100
TEMI56541628	16	15-17	≥30%	100
TEMI56541928	19	18-21	≥30%	50
TEMI56542528	25	22-28	≥30%	50
TEMI56543028	30	29-34	≥30%	25
TEMI56543828	38	35-44	≥30%	25
TEMI56545028	50	46-60	≥30%	25

*指定長さでのカット加工（定尺カット）も承ります。
*規格外の特注サイズについても、お気軽にお問い合わせください。

詳細な技術仕様については、データシートをダウンロードしてご確認ください。資料ダウンロード
