自己巻きシールドチューブ TEMI2352 | 高電圧識別・軽量

TEMI2352

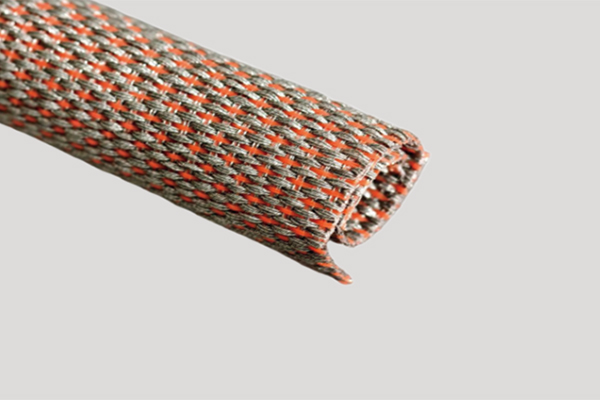

錫メッキ銅箔糸自己巻きシールドチューブ (オレンジ)

材質： 錫メッキ銅箔糸 + PET
使用温度範囲： -50℃ ～150°C
シールド効果： ≥60 dB （30 MHz ～ 3 GHz 周波数帯、GB/T 30142-2013 準拠）
色：オレンジ
切断方法： 冷間切断
梱包: 紙ボビン巻

お問い合わせ

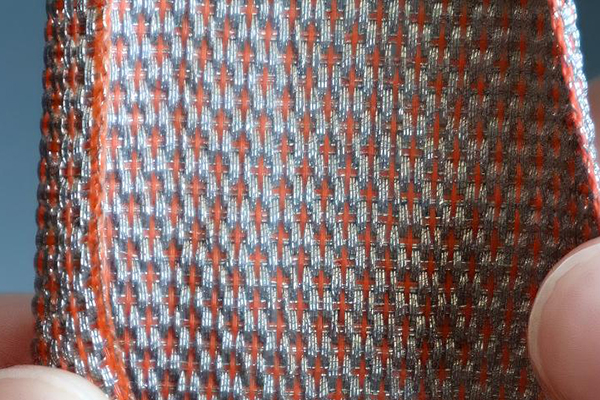

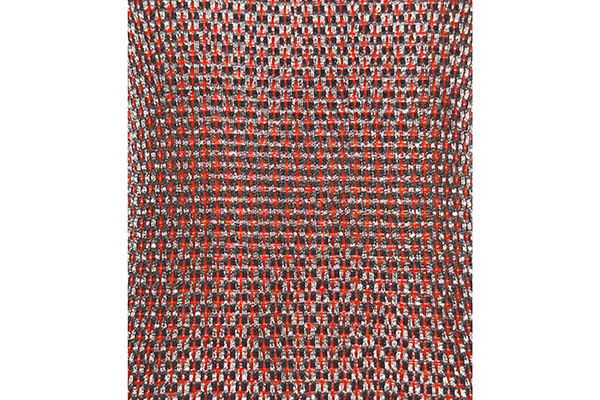

TEMI2352自己巻きシールドスリーブは、オレンジ色のPETモノフィラメントと錫メッキ銅箔糸を混合編組した、ラップ型シールドチューブです。優れたEMIシールド性能を維持しながら、従来の錫メッキ銅線タイプに比べ30%の軽量化を実現します。高電圧回路を識別しやすいオレンジカラーを採用し、EV、鉄道、航空分野のワイヤーハーネス保護に最適です。

主な用途

このラップ型シールドチューブは、主に新エネルギー車、鉄道、航空分野における高電圧ワイヤーハーネスの保護に使用されます。

認定証

寸法表

型式	内径 (mm)	適用線材範囲 (mm)	オーバーラップ	定尺 (m/巻)
TEMI23520827	8	5-8	30%±10%	100
TEMI23521027	10	9-11	30%±10%	100
TEMI23521327	13	12-14	30%±10%	100
TEMI23521627	16	15-17	30%±10%	100
TEMI23521927	19	18-21	30%±10%	50
TEMI23522527	25	22-28	30%±10%	50
TEMI23523027	30	29-32	30%±10%	25
TEMI23523827	38	33-42	30%±10%	25
TEMI23525027	50	43-54	30%±10%	25

*指定長さでのカット加工（定尺カット）も承ります。
*規格外の特注サイズについても、お気軽にお問い合わせください。

詳細な技術仕様については、データシートをダウンロードしてご確認ください。資料ダウンロード
