ST2101

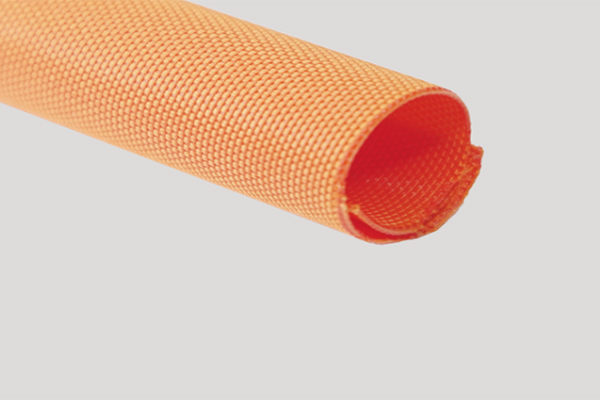

織物ケーブルラップ（オレンジ）
- 材質： PET（ポリエステル）
- 色： オレンジ
- 使用温度範囲： -40℃ ～150°C
-
難燃性：
- 完成品： FMVSS 302 適合（燃焼速度 100 mm/min 以下）
- 耐摩耗性: クラス4（ISO 6722-1 準拠）
- 融点: 240 ±10°C
- 切断方法： ヒートカット
- 梱包: 紙ボビン巻
お問い合わせ

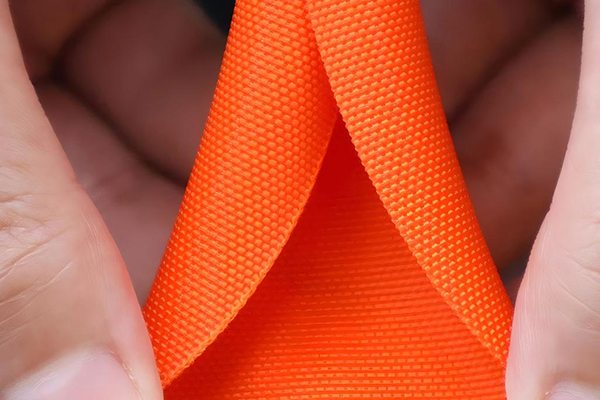

ST2101自己巻き付け型織物スリーブは、ポリエステルのモノフィラメントとマルチフィラメントを精密に織り上げた、次世代自動車（xEV）専用の高電圧識別保護スリーブです。
視認性の高いオレンジカラーを採用し、高圧ハーネスの安全な識別をサポートします。独自の自己巻き付け構造により、コネクタ装着済みの配線にも後入れが可能。高密度な織物構造が、優れた耐摩耗性と「隙間のない高い防塵性」を提供し、過酷な車載環境下で重要部品を確実に守ります。

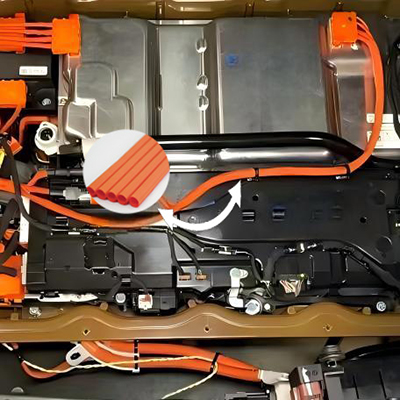

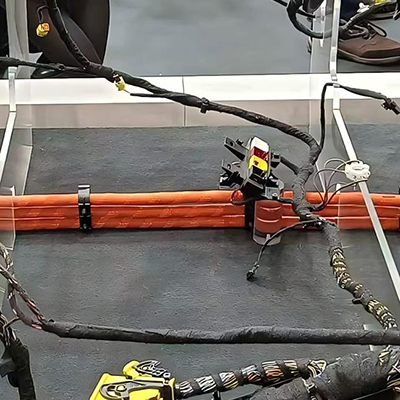

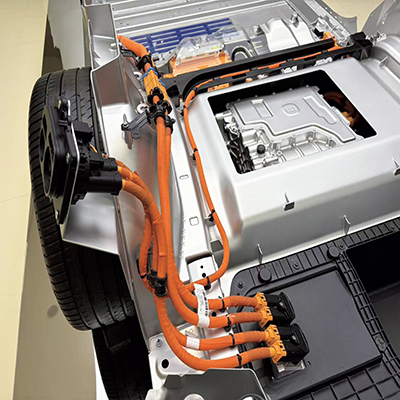

主な用途
この自己巻き付け型織物スリーブは、新エネルギー車の高圧ワイヤーハーネスを保護するために広く使用されています。そのオレンジ色は、高圧ケーブルの識別基準に適合しています。
認定証
寸法表
| 型式 | 内径 (mm) | 適用線材範囲 (mm) | 定尺 (m/巻) | 品番 |
|---|---|---|---|---|
| 5 | 4~6 | 200 | PC-005-OR | |
| 8 | 7~9 | 100 | PC-008-OR | |
| 10 | 9~11 | 100 | PC-010-OR | |
| 13 | 11~15 | 100 | PC-013-OR | |
| 16 | 15~18 | 100 | PC-016-OR | |
| 19 | 18~23 | 50 | PC-019-OR | |
| 25 | 23~28 | 50 | PC-025-OR | |
| 29 | 28~31 | 25 | PC-029-OR | |
| 32 | 31~34 | 25 | PC-032-OR | |
| 38 | 34~42 | 25 | PC-038-OR |
*指定長さでのカット加工（定尺カット）も承ります。
*規格外の特注サイズについても、お気軽にお問い合わせください。
*規格外の特注サイズについても、お気軽にお問い合わせください。
詳細な技術仕様については、データシートをダウンロードしてご確認ください。
