錫メッキ銅線・銅箔糸自己巻きシールドチューブ TEMI5655

TEMI5655

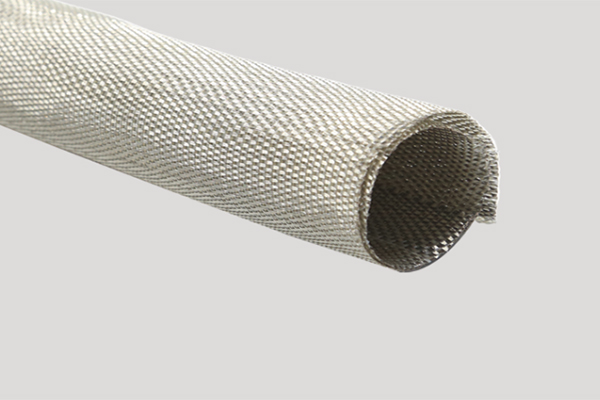

錫メッキ銅線銅箔糸混合自己巻きシールドチューブ

材質： 錫メッキ銅線＋錫メッキ銅箔糸＋ PET（ポリエステル）モノフィラメント
使用温度範囲： -50℃ ～150°C
シールド効果： ≥60 dB （30 MHz ～ 3 GHz 周波数帯、GB/T 30142-2013 準拠）
色：錫メッキ色
切断方法： 冷間切断
梱包: 紙ボビン巻

お問い合わせ

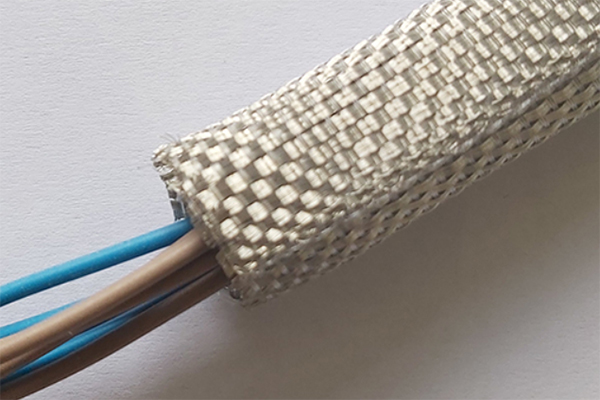

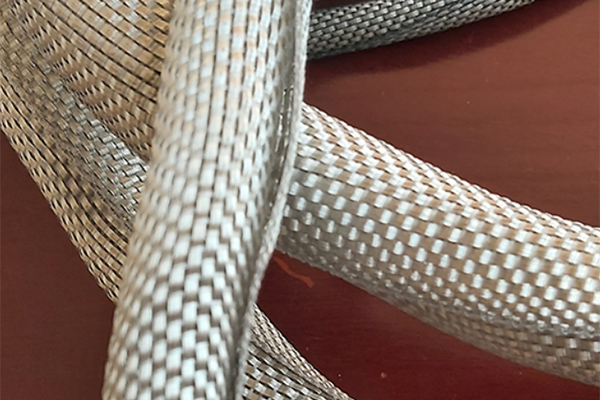

TEMI5655シールドスリーブは、導電性に優れた錫メッキ銅線と、軽量で被覆率の高い錫メッキ銅箔糸に、柔軟なポリエステルモノフィラメントを組み合わせた最新の複合編組構造を採用するラップ型シールドチューブです。箔糸による高い遮蔽効果と銅線による物理的な強靭さを兼ね備えており、過酷な環境下でも安定したEMI遮蔽性能を維持します。側面開口構造により作業効率が最大化されます。

主な用途

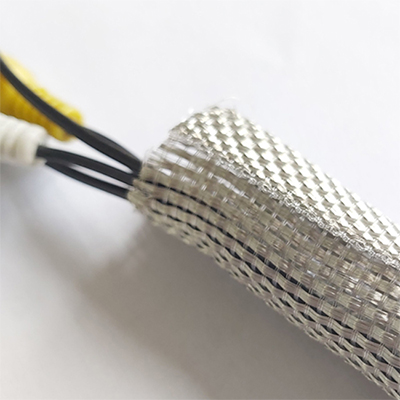

自動車・次世代モビリティ、鉄道・軌道交通、航空宇宙、産業用ロボット・設備など高い信頼性とメンテナンス性が要求される産業分野における、ワイヤーハーネスの電磁波ノイズ対策および減衰防護に最適です。

認定証

寸法表

型式	内径 (mm)	適用線材範囲 (mm)	オーバーラップ	定尺 (m/巻)	品番
TEMI56550828	8	5-8	≥30%	100	TEB-008
TEMI56551028	10	9-11	≥30%	100	TEB-010
TEMI56551328	13	12-14	≥30%	100	TEB-013
TEMI56551628	16	15-17	≥30%	100	TEB-016
TEMI56551928	19	18-21	≥30%	50	TEB-019
TEMI56552528	25	22-28	≥30%	50	TEB-025
TEMI56553028	30	29-34	≥30%	25	TEB-030
TEMI56553828	38	35-44	≥30%	25	TEB-038
TEMI56555028	50	46-60	≥30%	25	TEB-050

*指定長さでのカット加工（定尺カット）も承ります。
*規格外の特注サイズについても、お気軽にお問い合わせください。

詳細な技術仕様については、データシートをダウンロードしてご確認ください。資料ダウンロード
