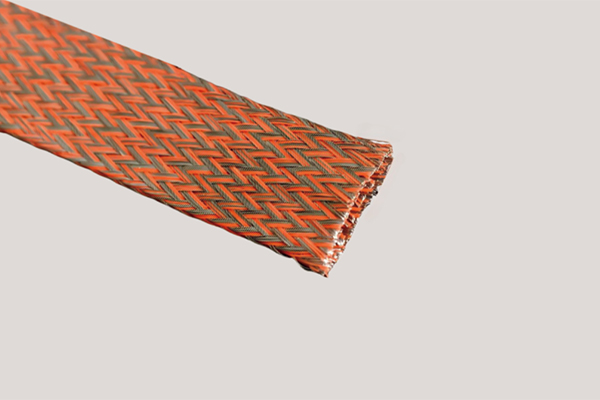

BEMI700
PET・錫メッキ銅線 混合編組シールドスリーブ
- 材質： PET ポリエステル＋ 錫メッキ銅線
- 使用温度範囲： -50℃ ～150°C
- 色： シルバー/オレンジ
- シールド効果： >60 dB （30 MHz ～ 3 GHzの周波数帯域において）
※GB/T 30142-2013 規格に基づく試験結果 - 切断方法： 冷間切断
- 梱包: 紙ボビン巻
お問い合わせ

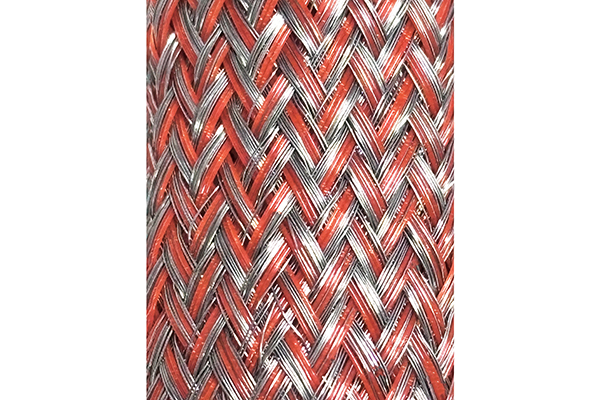

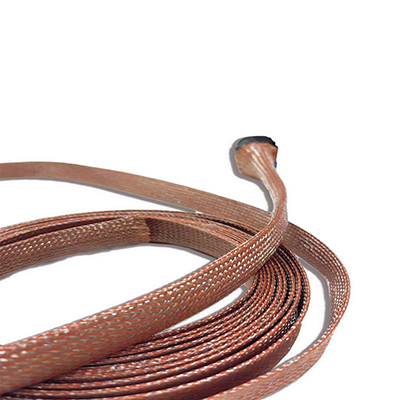

BEMI700 シールドスリーブは、錫メッキ銅線とオレンジ色のポリエステルモノフィラメントを混合編組して製造されています。優れた電磁波シールド効果を発揮すると同時に、高い耐摩耗性を備えており、ケーブルを確実に保護します。
主な用途

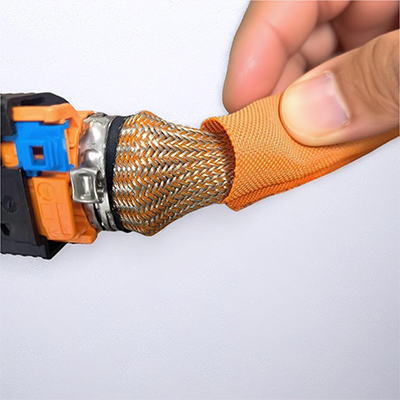

この編組シールドチューブは、主に新エネルギー車（NEV / EV・HEV）におけるバッテリーケーブル、インパネハーネス、およびエンジンルーム用ワイヤーハーネスの電磁波シールド（EMI対策）および機械的保護として広く採用されています。
認定証
寸法表
| 型式 | 折径幅 (mm) | 適用線材範囲 (mm) | 定尺 (m/巻) |
|---|---|---|---|
| 8±3 | 5-10 | 150 | |
| 10±3 | 7-12 | 150 | |
| 12±3 | 8-16 | 150 | |
| 15±3 | 10-20 | 50 | |
| 18±4 | 15-25 | 50 | |
| 20±4 | 18-30 | 50 | |
| 22±4 | 22-34 | 50 | |
| 25±4 | 24-38 | 50 | |
| 30±4 | 26-45 | 30 | |
| 38±5 | 30-58 | 30 | |
| 45±6 | 40-68 | 30 | |
| 50±8 | 45-75 | 30 |
*指定長さでのカット加工（定尺カット）も承ります。
*規格外の特注サイズについても、お気軽にお問い合わせください。
*規格外の特注サイズについても、お気軽にお問い合わせください。
詳細な技術仕様については、データシートをダウンロードしてご確認ください。
