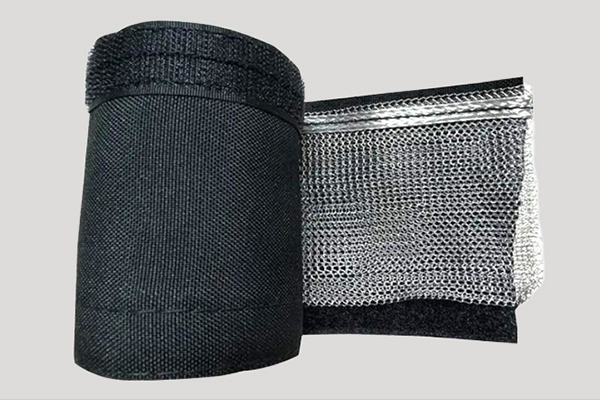

CEMI5651
面ファスナー開閉式EMIシールドチューブ

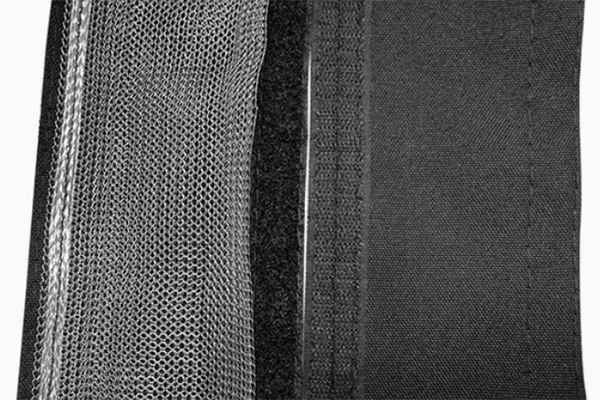

- 製品構成： 面ファスナー ＋ 銅メッシュ ＋ 導電性金属ストリップ ＋ ポリエステルクロス
- 材質： ポリエステル ＋ 錫メッキ銅
- 使用温度範囲： -50℃ ～150°C
- 色： ブラック（黒）
- シールド効果： >60 dB （30 MHz ～ 3 GHz 周波数帯、GB/T 30142-2013 準拠）
- 切断方法： 冷間切断
- 梱包: 紙ボビン巻
お問い合わせ

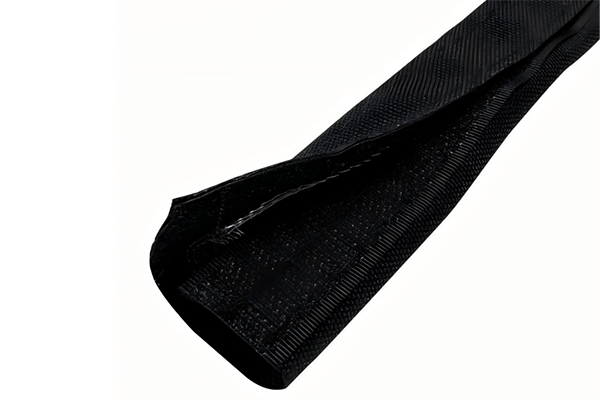

CEMI5651メッシュシールドチューブは、銅メッシュと導電性金属ストリップを内蔵し、優れた電磁波遮蔽性能を発揮します。面ファスナー開閉構造により、配線済みのケーブルにも簡単に後付けできるEMIシールドチューブとして、頻繁なメンテナンスが求められる鉄道車両、新幹線、航空機のワイヤーハーネス保護に最適です。

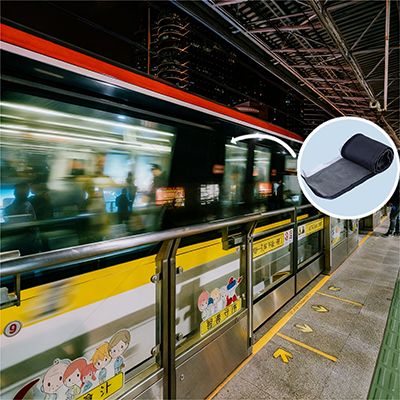

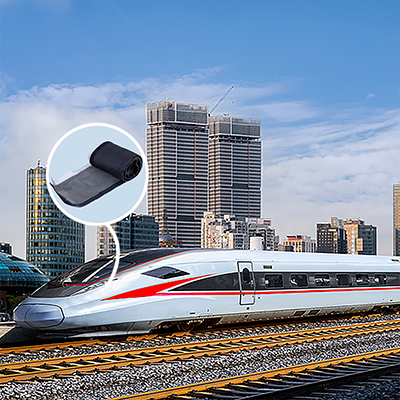

主な用途
CEMI5651シールドチューブは、頻繁な設置やメンテナンスが求められる鉄道、高速鉄道、航空業界において、主にワイヤーハーネスの保護に使用されます。
認定証
寸法表
| 型式 | 内径 (mm) | シート幅 (mm) | 面ファスナー幅 (mm) | 定尺 (m/巻) | 品番 |
|---|---|---|---|---|---|
| 16 | 90±5 | 20±2 | 25 | MP-016 | |
| 20 | 100±5 | 20±2 | 25 | MP-020 | |
| 25 | 110±5 | 20±2 | 25 | MP-025 | |
| 30 | 135±8 | 20±2 | 25 | MP-030 | |
| 40 | 160±5 | 20±2 | 25 | MP-040 | |
| 50 | 190±5 | 20±2 | 25 | MP-050 |
*指定長さでのカット加工（定尺カット）も承ります。
*規格外の特注サイズについても、お気軽にお問い合わせください。
*規格外の特注サイズについても、お気軽にお問い合わせください。
詳細な技術仕様については、データシートをダウンロードしてご確認ください。
