BEMI701

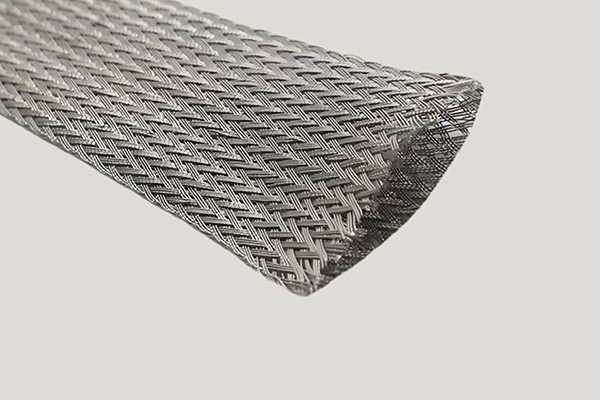

錫メッキ銅箔糸編組シールドチューブ
- 材質： 錫メッキ銅箔糸
- 使用温度範囲： -50℃ ～150°C
- 色： 錫メッキ色
- シールド効果： >60 dB （30 MHz ～ 3 GHz 周波数帯、GB/T 30142-2013 準拠）
- 切断方法： 冷間切断
- 梱包: 紙ボビン巻
お問い合わせ

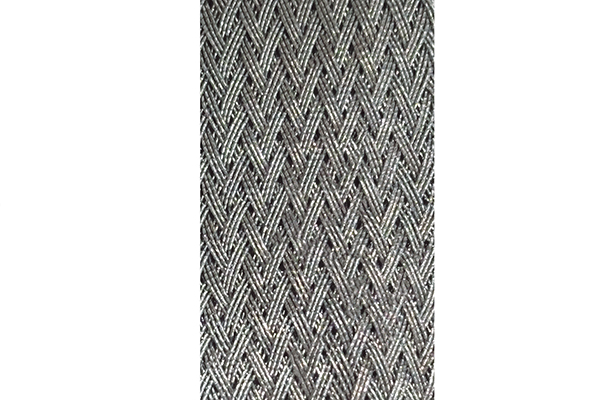

BEMI701シールドスリーブは、高被覆率の錫メッキ銅箔糸を採用した編組シールドチューブです。優れた電磁波ノイズ遮蔽性能を維持しながら、従来の錫メッキ銅線タイプに比べ約30%の軽量化を実現。自動車、通信、AIサーバー、航空宇宙など、軽量化と高い信頼性が求められる環境に最適です。

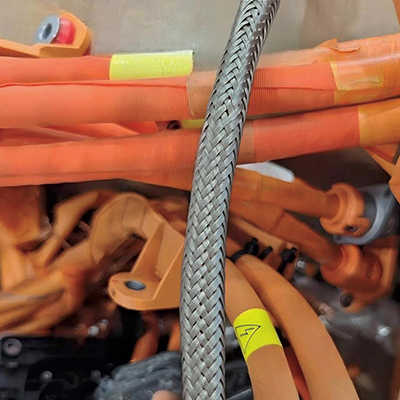

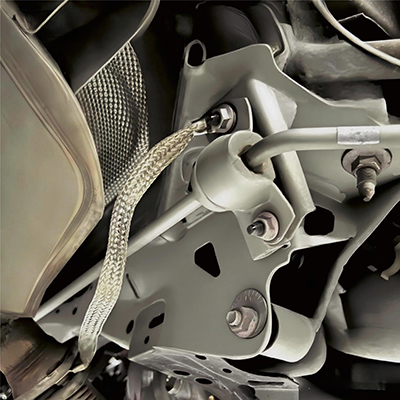

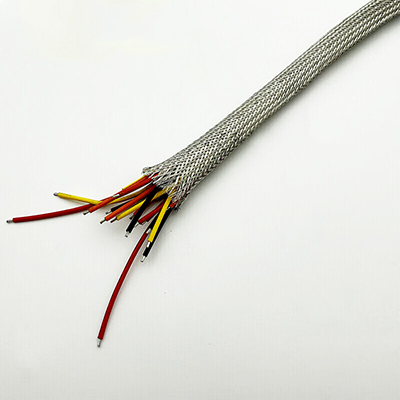

主な用途
このEMIシールドスリーブは、通信機器、自動車システム、AIハードウェア、航空宇宙分野など、軽量構造、柔軟性、および高いシールド性能が厳しく求められる用途に適しています。
認定証
寸法表
| 型式 | 折径幅 (mm) | 適用線材範囲 (mm) | 定尺 (m/巻) | 品番 |
|---|---|---|---|---|
| 3±1 | 1-5 | 200 | CBP-003 | |
| 6±2 | 3-9 | 100 | CBP-006 | |
| 8±3 | 5-12 | 100 | CBP-008 | |
| 10±3 | 7-15 | 100 | CBP-010 | |
| 12±3 | 8-18 | 100 | CBP-012 | |
| 14±3 | 10-20 | 100 | CBP-014 | |
| 16±3 | 12-22 | 100 | CBP-016 | |
| 19±4 | 14-25 | 100 | CBP-019 | |
| 25±4 | 18-30 | 100 | CBP-025 | |
| 28±4 | 20-35 | 100 | CBP-028 | |
| 32±4 | 25-40 | 100 | CBP-032 |
XXは材料の種類を表します：
ナイロン=01
ケブラー（KEVLAR）=02
*指定長さでのカット加工（定尺カット）も承ります。
*規格外の特注サイズについても、お気軽にお問い合わせください。
*規格外の特注サイズについても、お気軽にお問い合わせください。
詳細な技術仕様については、データシートをダウンロードしてご確認ください。
