HST2441

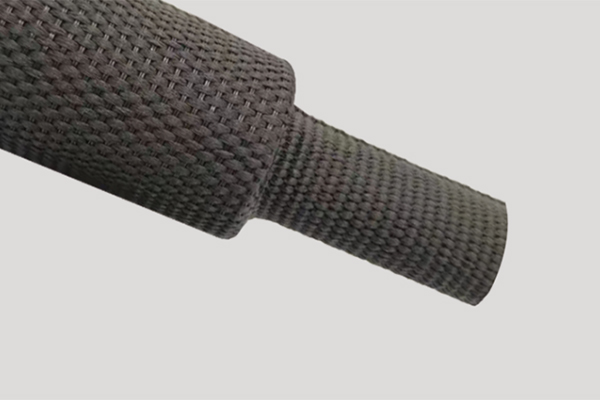

熱収縮編組チューブ
- 材質： PET + PE
- 色： 黒
- 使用温度範囲： -40℃ ～125°C
- 収縮温度: 200°C ±20°C
- 耐摩耗性: ≥144,000回以上 （※TL52668-A 規格準拠）
- 難燃性：
- 完成品： GB 8410-2006（FMVSS 302 相当） (燃焼速度 100 mm/min 以下)
- 収縮比: 2:1
- 梱包: 紙ボビン巻
お問い合わせ

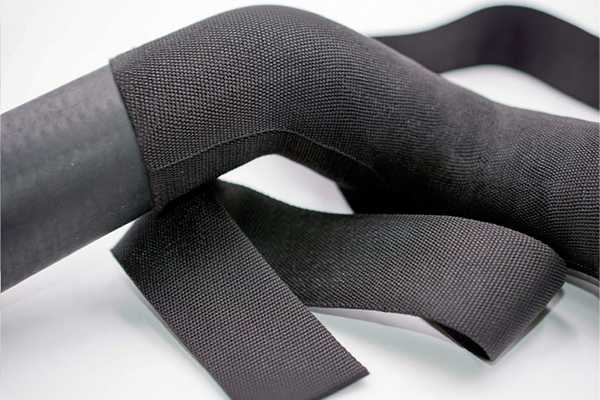

HST2441シリーズ編組スリーブは、環境に配慮したPET（ポリエステル）繊維とPE（ポリエチレン）熱収縮フィラメントを採用し製造された高性能な熱収縮メッシュチューブです。編組スリーブ特有の「極めて高い耐摩耗性」と「異音防止効果」を備えつつ、熱を加えることでスリーブ全体が収縮し、複雑な形状のホースや段差のある配管にも隙間なく密着します。過酷な環境下においても、機械的な摩擦や振動による騒音を大幅に低減し、機器の製品寿命を確実に延長させます。

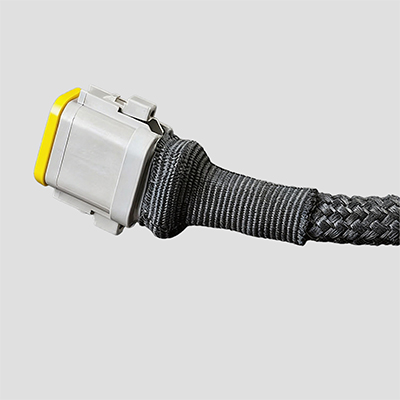

主な用途
HST2441熱収縮編組チューブは主に自動車用配管や新エネルギー用銅・アルミニウムバスバーに使用されます。ゴムホースや配管に対して優れた耐摩耗性を発揮します。
認定証
寸法表
| 型式 | 折径幅 (mm) | 拡径時内径 (mm) | 収縮時内径 (mm) | 定尺 (m/巻) | 品番 |
|---|---|---|---|---|---|
| 12±2 | ≥6 | ≤3 | 100 | RS-006 | |
| 16±2 | ≥8 | ≤4 | 100 | RS-008 | |
| 20±2 | ≥10 | ≤5 | 100 | RS-010 | |
| 24±3 | ≥12 | ≤6 | 100 | RS-012 | |
| 29±3 | ≥16 | ≤8 | 100 | RS-016 | |
| 37±3 | ≥20 | ≤10 | 100 | RS-020 | |
| 45±3 | ≥25 | ≤12.5 | 100 | RS-025 | |
| 54±4 | ≥30 | ≤15 | 50 | RS-030 | |
| 60±4 | ≥35 | ≤17.5 | 50 | RS-035 | |
| 68±4 | ≥40 | ≤20 | 50 | RS-040 | |
| 87±5 | ≥50 | ≤25 | 50 | RS-050 | |
| 100±5 | ≥60 | ≤30 | 50 | RS-060 | |
| 118±5 | ≥70 | ≤35 | 50 | RS-070 | |
| 132±5 | ≥80 | ≤40 | 50 | RS-080 | |
| 145±5 | ≥90 | ≤45 | 50 | RS-090 | |
| 164±5 | ≥100 | ≤50 | 50 | RS-100 |
*指定長さでのカット加工（定尺カット）も承ります。
*規格外の特注サイズについても、お気軽にお問い合わせください。
*規格外の特注サイズについても、お気軽にお問い合わせください。
詳細な技術仕様については、データシートをダウンロードしてご確認ください。
